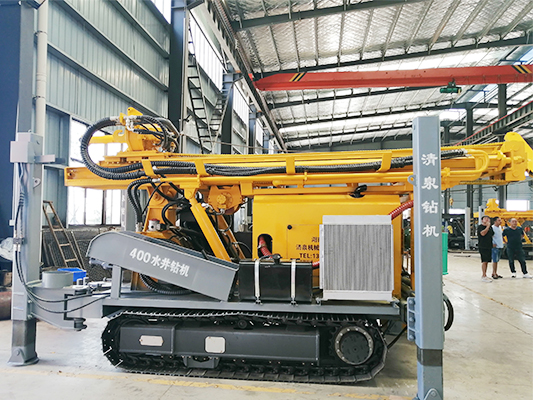

潛孔鉆機介紹

大型潛孔鉆機的機械結構
1、鉆架：鉆架是用于旋轉裝置滑行、鉆具推進、升降的導向裝置。
2、托架：托架是一種用鋼板焊接而成的方形箱體結構，用于固定和支撐鉆機。
3、回轉機構：由液壓馬達、主軸、壓頭、滑板和中央空氣供給機構構成。傳動裝置的鏈條由銷軸和彈簧阻尼裝置固定在滑板上。
4、推進機構：推進機構包括推進液壓馬達、鏈輪組、鏈條和緩沖彈簧。
5、卸料器：卸料器包括上卸料器本體、卸料器本體、卡桿油缸和卸料油缸。
6、除塵設備：除塵設備可分為干式除塵、濕除塵、混合式除塵、泡沫除塵。
7、行走機構：行走機構由行走架、液壓馬達、多級行星減速器、履帶、驅動輪、從動輪、張力機構等部件構成。
8、機架：空壓機組，除塵機組，油箱泵組，閥組，司機室等。
9、機身回轉機構：由回轉馬達、制動器、減速裝置、齒輪、回轉支承等構成。
10、鉆架偏轉裝置：它包括偏擺式油缸、鉸軸、鉸鏈等，能實現鉆架的左右擺動和調節鉆頭的角度。

11、氣壓系統和沖擊器：氣體壓力系統通常配備螺旋空壓機，它為高風壓沖擊裝置和層流式除塵器的噴射清灰系統供給壓縮空氣。

通用潛孔鉆機設備的基本構成
該設備包括：鉆桿、球形牙輪和沖擊器。鉆孔時，采用兩個鉆桿，用不銹鋼鋼板進行鉆探?；剞D(zhuǎn)式送風裝置由回轉馬達、回轉減速器、送風回轉器等構成。該減速機是一種由螺旋進油裝置實現的三相密封結構。送風回旋裝置由連接體、密封件、中空主軸、鉆桿連接件等部件構成。提升和調整機構是利用提升減速器、提升鏈條，使回轉機構和鉆具起吊運動。在鎖鏈體系內，配有調壓缸、動滑輪、防水劑等。在正常工作狀態下，通過調整油缸的活塞桿帶動動滑輪組，從而達到降低鉆井壓力的目的。
